接點構成 保護結構 端子形狀 型號 線圈額定電壓(V) 最小包裝單位 2a ＊ 耐助焊劑型 印刷電路板端子 G2RG-2A-X DC12
DC2460個/托盤 注. 訂購時，請注明線圈額定電壓(V)。
此外，交付時的包裝標記及標注的電壓規格為
VDC。
＊ 本產品以使用2極串聯布線為前提。- 操作線圈
項目
額定電壓(V)額定電流(mA) 線圈電阻(Ω) 動作電壓(V) 復位電壓(V) 最大容許電壓(V) 消耗功率(mW) DC 12 66.6 180 80%以下 10%以上 110%
(23℃時)約800 24 33.3 720 注 1. 額定電流、線圈電阻是線圈溫度為+23℃時的值，公差±10％。 2. 動作特性為線圈溫度為+23℃時的值。 3. 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
開關部(接點部)2極串聯布線時負載項目阻性負載 接觸結構 單 接點材質 Ag合金(無Cd材料) 額定負載 DC500V 10A 額定通電電流 8A 接點電壓的最大值 DC500V 接點電流最大值 10A
特性接觸電阻 ＊1 100mΩ以下 動作時間 15ms以下 復位時間 5ms以下 最大開關頻率 機械 18,000次/h 額定負載 1,800次/h 絕緣電阻 ＊2 1,000MΩ以上 耐壓 線圈與接點間 AC5,000V 50/60Hz 1min 異極接點間 AC3,000V 50/60Hz 1min 同極接點間 AC1,000V 50/60Hz 1min 耐沖擊電壓 10kV(1.2×50μs) 絕緣距離 線圈與接點間 空間 ： 8mm、沿面 ： 8mm 振動 耐久 10～55～10Hz 單振幅0.75mm(雙振幅1.5mm) 誤動作 10～55～10Hz 單振幅0.75mm(雙振幅1.5mm) 沖擊 耐久 1,000m/s2 誤動作 勵磁 ： 200m/s2 耐久性 機械 100萬次以上(開關頻率18,000次/h) 電氣 ＊3
(阻性負載、2極串聯布線時)DC500V 10A 1萬次
DC500V 1A 3萬次
(開關頻率1,800次/h)使用環境溫度 -40～+85℃(無結冰、無凝露) 使用環境濕度 5～85％RH 重量 約22g 注. 上述值為(環境溫度23℃)初始值。 ＊ 1. 測量條件：DC5V 1A電壓下降法。各接點端子間的值。 ＊ 2. 測量條件：用DC500V絕緣電阻計測量與耐壓項目中相同的部位。 ＊ 3. 請將二極管和齊納二極管接至繼電器線圈。 (單位：mm)

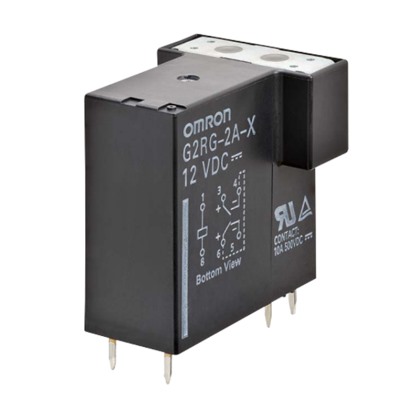

G2RG-2A-X
印刷電路板加工尺寸
(BOTTOM VIEW)
尺寸公差為±0.1mm
端子配置/內部接線圖
(BOTTOM VIEW)
開關部有極性，敬請注意。
請務必在2極串聯時使用本產品。
(無線圈極性)
