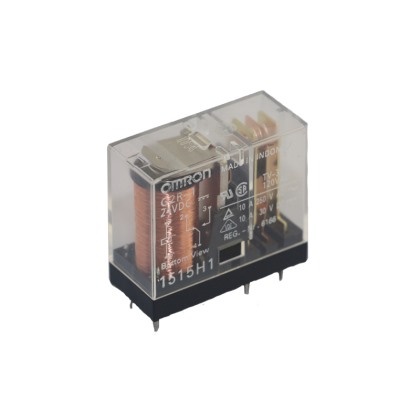

G2R-1-DC24V
  • G2R-1-DC24V

G2R-1-DC24V

所屬類別：功率繼電器

產品規格：
G2R-1-DC24V
  • G2R-1-DC24V

G2R-1-DC24V

所屬類別：功率繼電器

產品規格：
詳細內容
G2R-1功率繼電器
1極10A、2極5A的通用型功率繼電器
線圈接點間耐壓5,000V、耐沖擊電壓10,000V的安全設計
操作線圈有AC、DC型
  • 印刷基板用端子型
    分類 保護構造 接點構成 型號 線圈額定電壓(V)
    標準型 耐助焊劑型 a接點 G2R-1A AC12, 24, 100/(110)
    AC200/(220)
    AC5, 6, 12, 24, 48
    AC100
    c接點 G2R-1 AC12, 24, 100/(110)
    AC200/(220)
    AC5, 6, 12, 24, 48
    AC100
    塑料密封型 a接點 G2R-1A4 AC12, 24, 100/(110)
    AC200/(220)
    AC5, 6, 12, 24, 48
    AC100
    c接點 G2R-14 AC12, 24, 100/(110)
    AC200/(220)
    AC5, 6, 12, 24, 48
    AC100
    高靈敏度型 耐助焊劑型 a接點 G2R-1A-H AC5, 6, 12, 24, 48
    c接點 G2R-1-H AC5, 6, 12, 24, 48
    2繞組閉鎖型 a接點 G2RK-1A AC5, 6, 12, 24
    c接點 G2RK-1 AC5, 6, 12, 24
    雙接點型 耐助焊劑型 a接點 G2R-1AZ AC12, 24, 48
    AC100
    c接點 G2R-1Z AC5, 6, 12, 24, 48
    AC100
    塑料密封型 a接點 G2R-1AZ4 AC5, 12, 24, 48
    AC100
    c接點 G2R-1Z4 AC5, 12, 24, 48
    AC100
    注.: 訂購時，請注明線圈額定電壓（V）。
      例： G2R-1A
    此外，交付時的包裝標記及標注的電壓規格為□□□VDC。

    接線片端子（#187）
    分類 保護構造 接點構成 極數:1極
    型號 線圈額定電壓(V)
    標準型 閉鎖型 a接點 G2R-1A-T AC12, 24, 100/(110)
    AC200/(220)
    AC5, 6, 12, 24, 48
    AC100 VDC
    c接點 G2R-1-T AC12, 24, 100/(110)
    AC200/(220
    AC5, 6, 12, 24, 48
    AC100

    全波整流對應型
    分類 保護構造 接點構成 極數:1極
    型號 線圈額定電壓(V)
    標準型 耐助焊劑型 a接點 G2R-1A-Z DC5, 12, 24
    DC100
    c接點 G2R-1-Z DC5, 12, 24, 48
    DC100
    塑料密封型 a接點 G2R-1A4-Z DC5, 12, 48
    DC100
    c接點 G2R-14-Z DC5, 12, 24, 48
    DC100
    高容量型 耐助焊劑型 a接點 G2R-1A-EZ DC5, 12, 24
    DC100
    c接點 G2R-1-EZ DC12, 24, 48
    DC100

    超聲波洗凈對應型
    分類 保護構造 接點構成 極數:1極
    型號 線圈額定電壓(V)
    標準型 塑料密封型 a接點 G2R-1A4-U AC12, 24, 100/(110)
    AC200/(220)
    AC5, 6, 12, 24, 48
    c接點 G2R-14-U AC12, 100/(110)
    AC200/(220)
    AC5, 12, 24, 48
    AC100
    注. 訂購時，請注明線圈額定電壓（V）。
      例：G2R-1A
    此外，交付時的包裝標記及標注的電壓規格為□□□VDC。
  • 操作線圈
    項目
    額定電壓
    分類
    		額定電流 (mA) 線圈電阻
    (Ω)     		動作電壓
    (V)     		復位電壓
    (V)     		最大容許
    電壓(V)     		消耗功率
    (VA, W)
    50 Hz 60 Hz 額定電壓的%
    ?標準型
    ?接線片端子型
    ?塑料密封型
    ?高容量型     		AC12V 93 75 65 80% 以下. 30% 以上 140%
    (at 23°C)     		約0.9
    (60 Hz)
    AC24V 46.5 37.5 260
    AC100/(110)V 11 9/(10.6) 4,600
    AC200/(220)V 5.5 4.5/(5.3) 20,200
    ?標準型
    ?高容量型
    ?雙接點型
    ?接線片端子型
    ?塑料密封型     		DC5V 106 47 70% 以下 15% 以上 170%
    (at 23°C)     		約0.53
    DC6V 88.2 68
    DC12V 43.6 275
    DC24V 21.8 1,100
    DC48V 11.5 4,170
    DC100V 5.3 18,870
    ?高靈敏度型 DC5V 71.4 70 70% 以下 15% 以上 170%
    (at 23°C)     		約0.36
    DC6V 60 100
    DC12V 30 400
    DC24V 15 1,600
    DC48V 7.5 6,400
    Note: 1. 額定電流、線圈電阻為線圈溫度+23℃時的值，公差為AC額定電流+15%、-20%、DC線圈電阻±10%。
      2. AC線圈電阻、線圈電感為參考值。
      3. 動作特性為線圈溫度+23℃時的值。
      4. 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。

    操作線圈/2繞組閉鎖型
    項目
    額定電壓
    		位置線圈 重置線圈 置位電壓
    (V)     		重置電壓
    (V)     		最大容許
    電壓(V)     		消耗功率
    (VA, W)
    額定電流
    (mA)     		線圈電阻e
    (Ω)     		額定電流
    (mA)     		線圈電阻
    (Ω)     		額定電壓的% 置位線圈
    (mW)     		重置線圈
    (mW)
    DC5V 167 30 119 42 70% 以下 70% 以下 140%
    (at 23°C)     		約
    850     		約
    600
    DC6V 138 43.5 100 60
    DC12V 70.6 170 50 240
    DC24V 34.6 694 25 960
    注: 1. 額定電流、線圈電阻為線圈溫度+23℃時的值，公差±10%。
      2. 動作特性為線圈溫度+23℃時的值。
      3. 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。

    開關部（接點部）/溶劑保護型
    分類
    極數
    負載
    項目
    		標準型
    接線片端子型（1極接線片）
    1極 2極
    阻性負載 感性負載
    （cosφ=0.4
    L/R=7ms）     		阻性負載 感性負載
    （cosφ=0.4
    L/R=7ms）
    接觸結構 單
    接點材質 Ag合金(無Cd材料)
    額定負載 AC250V 10A
    DC 30V 10A     		AC250V 7.5A
    DC 30V 5A     		AC250V 5A
    DC 30V 5A     		AC250V 2A
    DC 30V 3A
    額定通電電流 10 A 5 A
    接點電壓的最大值 AC380V、DC125V
    接點電流的最大值 10 A 5 A
    故障率
    P水準（參考值＊）     		DC5V 100mA DC5V 10mA

    分類
    極數
    負載
    項目
    		高容量型 雙接點型
    1極 2極
    阻性負載 感性負載
    （cosφ=0.4
    L/R=7ms）     		阻性負載 感性負載
    （cosφ=0.4
    L/R=7ms）
    接觸結構 單 雙
    接點材質 Ag合金(無Cd材料)
    額定負載 AC250V 16A
    DC 30V 16A     		AC250V 8A
    DC 30V 8A     		AC250V 5A
    DC 30V 5A     		AC250V 2A
    DC 30V 3A
    額定通電電流 16 A 5 A
    接點電壓的最大值 AC380V、DC125V
    接點電流的最大值 16 A 5 A
    故障率
    P水準（參考值＊）     		DC5V 100mA DC5V 10mA

    分類
    極數
    負載
    項目
    		高靈敏度型
    1極 2極
    阻性負載 感性負載
    （cosφ=0.4
    L/R=7ms）     		阻性負載 感性負載
    （cosφ=0.4
    L/R=7ms）
    接觸結構 單
    接點材質 Ag合金(無Cd材料)
    額定負載 AC250V 5A
    DC 30V 5A     		AC250V 2A
    DC 30V 3A     		AC250V 3A
    DC 30V 3A     		AC250V 1A
    DC 30V 1.5A
    額定通電電流 5 A 3 A
    接點電壓的最大值 AC380V、DC125V
    接點電流的最大值 5 A 3 A
    故障率
    P水準（參考值＊）     		DC5V 100mA DC5V 10mA

    開關部（接點部）/塑料密封型
    分類
    極數
    負載
    項目
    		標準型（單接點型）
    1極 2極
    阻性負載
    （cosφ=1）     		感性負載
    （cosφ=0.4、L/R=7ms）     		阻性負載
    （cosφ=1）     		感性負載
    （cosφ=0.4、L/R=7ms）
    接觸結構 單
    接點材質 Ag合金(無Cd材料)
    額定負載 AC250V 8A
    DC 30V 8A     		AC250V 6A
    DC 30V 4A     		AC250V 4A
    DC 30V 4A     		AC250V 1.5A
    DC 30V 2.5A
    額定通電電流 8 A 4 A
    接點電壓的最大值 AC380V、DC125V AC380V、DC125V
    接點電流的最大值 8 A 4 A
    故障率
    P水準（參考值＊）     		DC5V 100mA DC5V 10mA
    * 此值為開關頻率在120次/min時的值。

    分類
    極數
    負載
    項目
    		雙接點
    1極
    阻性負載
    （cosφ=1）     		感性負載
    （cosφ=0.4、L/R=7ms）
    接觸結構 雙
    接點材質 Ag合金(無Cd材料)
    額定負載 AC250V 5A
    DC 30V 5A     		AC250V 2A
    DC 30V 3A
    額定通電電流 5 A
    接點電壓的最大值 AC380V、DC125V
    接點電流的最大值 5 A
    故障率
    P水準（參考值＊）     		DC5V 1mA
    * 此值為開關頻率在120次/min時的值。

    開關部（接點部）/閉鎖型
    極數
    負載
    項目
    		1極 2極
    阻性負載
    （cosφ=1）     		感性負載
    （cosφ=0.4、L/R=7ms）     		阻性負載
    （cosφ=1）     		感性負載
    （cosφ=0.4、L/R=7ms）
    接觸機構 單
    接點材質 Ag合金(無Cd材料)
    額定負載 AC250V 5A
    DC 30V 5A     		AC250V 3.5A
    DC 30V 2.5A     		AC250V 3A
    DC 30V 3A     		AC250V 1.5A
    DC 30V 2A
    額定通電電流 5 A 3 A
    接點電壓的最大值 AC380V、DC125V AC380V、DC125V
    接點電流的最大值 5 A 3 A
    故障率
    P水準（參考值＊）     		DC5V 100mA DC5V 10mA
    * 此值為開關頻率在120次/min時的值。

    性能
    標準繼電器
    極數
    項目
    		1極 2極
    接觸電阻 *1 30 mΩ以下 50 mΩ 以下
    動作時間 *2 15 ms 以下
    復位時間 *2 AC10 ms以下 DC5 ms以下
    最大開關頻率 機械 18,000 次/hr
    額定負載 1,800 次/hr
    絕緣電阻 *3 1,000 MΩ 以上
    耐壓 線圈與
    接點間     		AC5,000 V, 50/60 Hz 1 min
    異極
    接點間     		  AC3,000 V, -50/60 Hz 1 min
    同極
    接點間     		AC1,000 V, 50/60 Hz 1 min
    振動 耐久 10～55～10 Hz, 單振幅0.75 mm
    (雙振幅1.5 mm))
    誤動作 10～55～10 Hz, 單振幅0.75 mm
    (雙振幅1.5 mm)
    沖擊 耐久 1,000 m/s2
    誤動作 勵磁：200 m/s2
    無勵磁：100m/s2
    壽命 機械 AC1,000萬次以上
    DC2,000萬次以上
    (開關頻率18,000次/h)
    電氣 10萬次以上
    (額定負載 開關頻率1,800次/h)
    使用環境溫度 -40°C～70oC (無結冰、無凝露)
    使用環境濕度 5%～85%RH
    重量 約17 g (約20 g *4)
    注. 上述值為初始值
    * 1. 測量條件：根據電壓下降法，在DC5V 1A的條件下。
    * 2. 測量條件：外加額定操作電壓時不包括接點震蕩時間。
    * 3. 測量條件：用DC500V兆歐表測量，位置與測量耐壓時相同。
    * 4. 接線片端子型的值。

    2繞組閉鎖型
    極數
    項目
    		1-pole 2-pole
    接觸電阻 *1 30 mΩ以下 *2 50 mΩ 以下
    置位 時間*2 20 ms 以下
    最小脈沖 30 ms
    重置 時間 *2 20 ms 以下
    最小脈沖 30 ms
    最大開關頻率 機械 18,000 次/hr
    額定負載 1,800 次/hr
    絕緣電阻*3 1,000 MΩ以上(at DC500 V)
    耐壓 線圈與
    接點間     		AC5,000V, 50/60 Hz 1 min
    異極
    接點間     		  AC3,000 V
    -50/60 Hz 1 min
    同極
    接點間     		AC1,000V, 50/60 Hz 1 min
    振動 耐久 10～55～10 Hz, 單振幅0.75 mm
    (雙振幅1.5 mm)
    誤動作 10～55～10 Hz, 單振幅0.75 mm
    (雙振幅1.5 mm)
    沖擊 耐久 1,000 m/s2
    誤動作 置位 500m/s2 鐵片離開
    復位 200m/s2 接點離開
    壽命 機械 1,000萬次以上(開關頻率18,000次/h)
    電氣 10萬次以上
    (額定負載 開關頻率1,800次/h)
    使用環境溫度 -40°C ～70oC (無結冰、無凝露)
    使用環境濕度 5%～85%RH
    重量 約17 g
    注.上述值為初始值
    * 1. 測量條件 ：根據電壓下降法，在DC5V 1A的條件下。
    * 2. 測量條件 ：外加額定操作電壓時不包括接點震蕩時間。
    * 3. 測量條件 ：用DC500V兆歐表測量，位置與測量耐壓時相同。
  • 印刷基板用端子型
    (1c接點)
    G2R-1(-Z), G2R-1Z, G2R-1-H
    G2R-1:Dimensions1
    端子配置/內部連接圖
    (Bottom View)
    G2R-1:Dimensions3     		印刷基板加工尺寸
    (Bottom View)
    尺寸公差為±0.1mm
    G2R-1:Dimensions2
    (無線圈極性)

    印刷基板用端子型
    (1a接點)
    G2R-1A(-Z), G2R-1AZ, G2R-1A-H
    G2R-1:Dimensions4
    端子配置/內部連接圖
    (Bottom View)
    G2R-1:Dimensions6     		印刷基板加工尺寸
    (Bottom View)
    尺寸公差為±0.1mm
    G2R-1:Dimensions5
    (無線圈極性)
    印刷基板用端子型
    1c接點
    G2R-14(-Z)(-U), G2R-1Z4
    G2R-1:Dimensions7
    端子配置/內部連接圖
    (Bottom View)
    G2R-1:Dimensions9         		印刷基板加工尺寸
    (Bottom View)
    尺寸公差為±0.1mm
    G2R-1:Dimensions8
    1a接點
    G2R-1A4(-Z)(-U), G2R-1AZ4
    G2R-1:Dimensions10
    端子配置/內部連接圖
    (Bottom View)
    G2R-1:Dimensions12         		印刷基板加工尺寸
    (Bottom View)
    尺寸公差為±0.1mm
    G2R-1:Dimensions11
    (無線圈極性)

    2繞組閉鎖型
    SPDT 繼電器
    G2RK-1
    G2R-1:Dimensions21
    端子配置/內部連接圖
    (Bottom View)
    G2R-1:Dimensions23
    (請在確認線圈性后正確配線)         		印刷基板加工尺寸
    (Bottom View)
    尺寸公差為±0.1mm
    G2R-1:Dimensions22
    (請在確認線圈性后正確配線)

    2繞組閉鎖型
    SPST-NO 繼電器
    G2RK-1A
    G2R-1:Dimensions24
    端子配置/內部連接圖
    (Bottom View)
    G2R-1:Dimensions26         		印刷基板加工尺寸
    (Bottom View)
    尺寸公差為±0.1mm
    G2R-1:Dimensions25
    (請在確認線圈性后正確配線)

    接線片端子型
    c接點
    G2R-1-T
    G2R-1:Dimensions15
    端子配置/內部連接圖
    (Bottom View)
    G2R-1:Dimensions17
    (無線圈極性)     		安裝孔加工尺寸
    尺寸公差: ±0.1
    G2R-1:Dimensions16
    SPST-NO 繼電器
    G2R-1A-T
    G2R-1:Dimensions18
    端子配置/內部連接圖
    (Bottom View)
    G2R-1:Dimensions20
    （無線圈極性）         		安裝孔加工尺寸)
    G2R-1:Dimensions19
    注.接線片端子的商品編號為187


    帶插拔式端子繼電器
    SPDT 繼電器
    G2R-1-S, G2R-1-SD, G2R-1-SN, G2R-1-SND, G2R-1-SNI, G2R-1-SNDI
    G2R-13-S, G2R-13-SD, G2R-13-SN, G2R-13-SND
    G2R-1:Dimensions13
    端子配置/內部連接圖
    (Bottom View)
    G2R-1:Dimensions14
    (請在確認線圈性后正確配線)
    (Except G2R-1-S, G2R-13-S)
