G2R-14 AC120V
  • G2R-14 AC120V

G2R-14 AC120V

所屬類別:功率繼電器

產品規格:

G2R-14 AC120V
  • G2R-14 AC120V

G2R-14 AC120V

所屬類別:功率繼電器

產品規格:

詳細內容

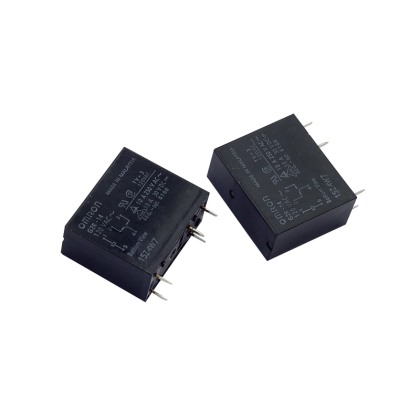

G2R-1功率繼電器
1極10A、2極5A的通用型功率繼電器
線圈接點間耐壓5,000V、耐沖擊電壓10,000V的安全設計
操作線圈有AC、DC型
  • 印刷基板用端子型
    分類 保護構造 接點構成 型號 線圈額定電壓(V)
    標準型 耐助焊劑型 a接點 G2R-1A AC12, 24, 100/(110)
    AC200/(220)
    AC5, 6, 12, 24, 48
    AC100
    c接點 G2R-1 AC12, 24, 100/(110)
    AC200/(220)
    AC5, 6, 12, 24, 48
    AC100
    塑料密封型 a接點 G2R-1A4 AC12, 24, 100/(110)
    AC200/(220)
    AC5, 6, 12, 24, 48
    AC100
    c接點 G2R-14 AC12, 24, 100/(110)
    AC200/(220)
    AC5, 6, 12, 24, 48
    AC100
    高靈敏度型 耐助焊劑型 a接點 G2R-1A-H AC5, 6, 12, 24, 48
    c接點 G2R-1-H AC5, 6, 12, 24, 48
    2繞組閉鎖型 a接點 G2RK-1A AC5, 6, 12, 24
    c接點 G2RK-1 AC5, 6, 12, 24
    雙接點型 耐助焊劑型 a接點 G2R-1AZ AC12, 24, 48
    AC100
    c接點 G2R-1Z AC5, 6, 12, 24, 48
    AC100
    塑料密封型 a接點 G2R-1AZ4 AC5, 12, 24, 48
    AC100
    c接點 G2R-1Z4 AC5, 12, 24, 48
    AC100
    注.: 訂購時,請注明線圈額定電壓(V)。
      例: G2R-1A
    此外,交付時的包裝標記及標注的電壓規格為□□□VDC。
  • 操作線圈
    項目
    額定電壓
    分類
    額定電流 (mA) 線圈電阻
    (Ω)
    動作電壓
    (V)
    復位電壓
    (V)
    最大容許
    電壓(V)
    消耗功率
    (VA, W)
    50 Hz 60 Hz 額定電壓的%
    ?標準型
    ?接線片端子型
    ?塑料密封型
    ?高容量型
    AC12V 93 75 65 80% 以下. 30% 以上 140%
    (at 23°C)
    約0.9
    (60 Hz)
    AC24V 46.5 37.5 260
    AC100/(110)V 11 9/(10.6) 4,600
    AC200/(220)V 5.5 4.5/(5.3) 20,200
    ?標準型
    ?高容量型
    ?雙接點型
    ?接線片端子型
    ?塑料密封型
    DC5V 106 47 70% 以下 15% 以上 170%
    (at 23°C)
    約0.53
    DC6V 88.2 68
    DC12V 43.6 275
    DC24V 21.8 1,100
    DC48V 11.5 4,170
    DC100V 5.3 18,870
    ?高靈敏度型 DC5V 71.4 70 70% 以下 15% 以上 170%
    (at 23°C)
    約0.36
    DC6V 60 100
    DC12V 30 400
    DC24V 15 1,600
    DC48V 7.5 6,400
    Note: 1. 額定電流、線圈電阻為線圈溫度+23℃時的值,公差為AC額定電流+15%、-20%、DC線圈電阻±10%。
      2. AC線圈電阻、線圈電感為參考值。
      3. 動作特性為線圈溫度+23℃時的值。
      4. 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
  • 印刷基板用端子型
    1c接點
    G2R-14(-Z)(-U), G2R-1Z4

    G2R-1:Dimensions7
    端子配置/內部連接圖
    (Bottom View)
    G2R-1:Dimensions9
    印刷基板加工尺寸
    (Bottom View)
    尺寸公差為±0.1mm
    G2R-1:Dimensions8
