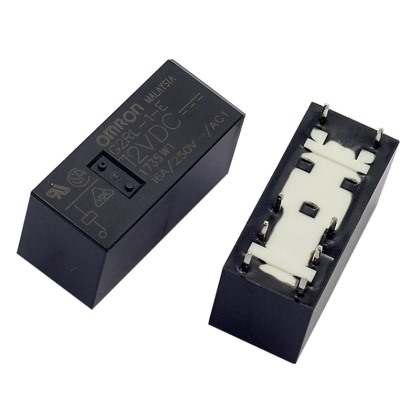

G2RL-1 PCB功率繼電器
15.7mm纖薄型功率繼電器，非常適合用于微型設備
提供種類豐富的單極、雙極、大容量型(16A)和高靈敏度型(250mW)繼電器。
外形纖薄，最大高度僅為15.7mm。
符合VDE (EN61810-1)、UL508和CSA22.2標準
符合IEC/EN 60335-1。（-HA型號）
符合85℃和105℃（-CV型號）的使用環境溫度要求。
間距和爬電距離：8mm / 8mm以上。
線圈絕緣類型：F類(UL1446)。
G2RL-1(A)-E-ASI：提供額定值符合TV3標準的型號。
符合IEC/EN 60079-15
(型號G2RL-1(A)-H、G2RL-1A-E-CV(-HA)除外)。
15.7mm纖薄型功率繼電器，非常適合用于微型設備
提供種類豐富的單極、雙極、大容量型(16A)和高靈敏度型(250mW)繼電器。
外形纖薄，最大高度僅為15.7mm。
符合VDE (EN61810-1)、UL508和CSA22.2標準
符合IEC/EN 60335-1。（-HA型號）
符合85℃和105℃（-CV型號）的使用環境溫度要求。
間距和爬電距離：8mm / 8mm以上。
線圈絕緣類型：F類(UL1446)。
G2RL-1(A)-E-ASI：提供額定值符合TV3標準的型號。
符合IEC/EN 60079-15
(型號G2RL-1(A)-H、G2RL-1A-E-CV(-HA)除外)。
端子形狀 市場代碼 分類 接點結構 防護構造 型號（托盤封裝） 額定線圈電壓 最小包裝單位 印刷電路板用端子 通用繼電器 標準 SPST-NO (1a) 耐助焊劑型 G2RL-1A DC5、12、24、48 V 20 個/根 塑料密封型 G2RL-1A4 SPDT (1c) 耐助焊劑型 G2RL-1 塑料密封型 G2RL-14 大容量 SPST-NO (1a) 耐助焊劑型 G2RL-1A-H DC5、12、24 V SPDT (1c) G2RL-1-H 家用電器 標準 SPDT (1c) 耐助焊劑型 G2RL-1-HA
- ■額定值
●線圈項目額定電壓(V) 額定電流(mA) 線圈電阻(Ω) 動作電壓(V) 復位電壓(V) 最大容許電壓(V) 消耗功率(mW) 額定電壓的% 標準、大容量 DC5V 80.0 62.5 70%以下 10%以上
10～32% *130%
(85°C時)約400
約100 *DC12V 33.3 360 DC24V 16.7 1,440 DC48V 8.96 5,358 約430 高靈敏度 DC5V 50 96 75%以下 10%以上 約250 DC12V 20.8 576 DC24V 10.42 2,304 注1.額定電流和線圈電阻是在線圈溫度為23℃時的測定值，公差為±10%。
注2.動作特性是在線圈溫度為23℃時的測定值。
注3.“最大電壓”是指繼電器線圈能承受的電壓最大值。
* 這些數值僅適用于-PW型。采用保持電壓時的功耗約為100 mW。請在第7頁“線圈電壓下降（保持電壓）”中確認詳細信息。
●接點: 耐助焊劑分類型號項目標準型（阻性負載） 大容量型（阻性負載） 高靈敏度型（阻性負載） 1極 2極 1極 接點類型 單 接點材質 銀合金（無鎘） 額定負載 12 A時AC250 V
12 A 時 DC24 V
(注)8 A 時 AC250 V
8 A 時 DC30 V
(注)16 A 時 AC250 V
16 A 時 DC24 V
(注)10 A 時 AC250 V
(注)額定通電電流 12 A (注) 8 A (70°C)/5 A (85°C)
(注)16 A (注) 10 A (注) 最大開關電壓 AC440 V, DC300 V 最大開關電流 12 A 8 A 16 A 10 A 故障率P水準（參考值*） 40 mA 注DC24 V * 此值在開關頻率為120次/分鐘的條件下測得。
注.有關密封型號的額定值，請聯系歐姆龍銷售代表。
■特性
●耐助焊劑型標準型 大容量型 高靈敏度型 1極 2極 1極 接點電阻*1 100 mΩ以下 動作（設定）時間 15 ms以下 釋放（復位）時間 5 ms以下 絕緣電阻*2 1,000 MΩ以上 耐電壓 線圈與接點間 AC5,000 V, 50/60 Hz 1min 同極接點間 AC1,000 V, 50/60 Hz 1min 異極接點間 ? 耐沖擊電壓 10 kV (1.2 x 50 μs) 耐振動 壽命 10 ～ 55 ～ 10 Hz,單振幅 0.75 mm (雙振幅1.5 mm) 誤動作 10 ～ 55 ～ 10 Hz,單振幅 0.75 mm (雙振幅1.5 mm) 耐沖擊 壽命 1,000 m/s2 誤動作 通電: 100 m/s2, 斷電: 100 m/s2 耐久性 機械壽命 20,000,000次（每小時18,000次） 電氣壽命 *3
（阻性負載）G2RL-1A, G2RL-1(-HA):
50,000次(AC250V、12A)
30,000次(DC24V、12A)G2RL-2(A)(-HA), G2RL-2-ASI:
30,000次(AC250V、8A)
30,000次(DC30V、8A)G2RL-1A-E(-ASI,-HA),
G2RL-1-E(-ASI,-HA, -PW):
30,000次AC(250V、16A)
30,000次(DC24V、16A)
G2RL-1A-E-CV(-HA):
50,000次(AC250V、16A、105℃)G2RL-1(A)-H:
50,000次(AC250V、10A)使用環境溫度 -40℃～85℃（無結冰或凝露）
-40℃～105℃（無結冰或凝露），G2RL-1A-E-CV(-HA)使用環境濕度 5%～85%（無結冰或凝露） 重量 約12 g 注1. 上表中的值為23℃時的初始值
注 2. 有關密封型號，請聯系歐姆龍銷售代表。
*1. 測量條件：在DC 5V、1A時采用電壓降方法
*2. 測量條件：采用DC500V歐表在與測量耐壓強度相同的位置測得。
*3. 每小時1,800次。 (單位: mm)
G2RL-1A, G2RL-1A4, G2RL-1A-H
PCB安裝孔
(底視圖)
端子排列/內部連接
(底視圖)
(線圈無極性)G2RL-1, G2RL-14, G2RL-1-H, G2RL-1-HA
PCB安裝孔
(底視圖)
端子排列/內部連接
(底視圖)
(線圈無極性)
